Esploratore di satelliti

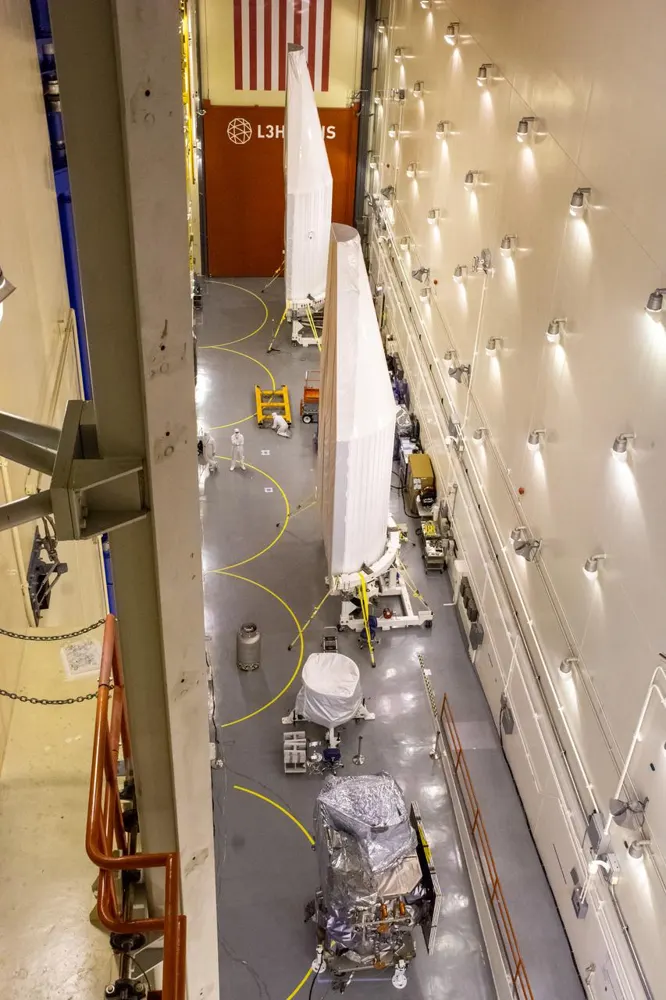

📦 Bus

L'autobus è il corpo del satellite. Detiene tutto insieme, come uno zaino che porta tutti gli strumenti.

L'autobus dà al satellite la sua struttura, divide l'elettricità, mantiene parti a temperature sicure, gestisce il computer di bordo e controlla in che modo i punti del satellite. Gli ingegneri spesso riutilizzano un design bus per molte missioni diverse.

Sottosistemi di autobus: struttura, potenza elettrica, controllo termico, gestione dei comandi e dei dati, determinazione e controllo dell'atteggiamento, e comunicazioni. I progettisti commerciano i bilanci di massa, di potenza e di volume contro ciò che il carico di paga ha bisogno.

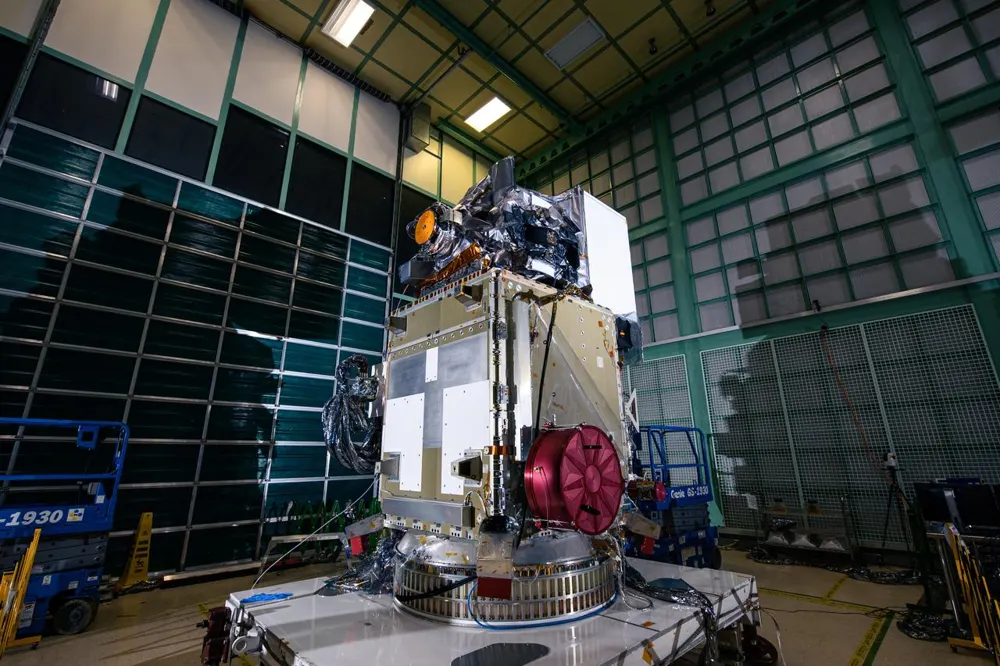

🔭 Carico di pagamento

Il payload è lo strumento di lavoro del satellite, come una fotocamera che prende immagini di foreste dallo spazio!

Il payload è il motivo per cui esiste il satellite: telecamere, radar o strumenti che misurano aria, ghiaccio, foreste o oceani. Tutto il resto a bordo è lì per aiutare il payload a fare il suo lavoro.

I requisiti di carico (risoluzione, bande spettrali, tempo di rivisitazione, volume di dati) guidano la scelta dell'orbita e la dimensione dei sistemi di potenza, puntamento e downlink. I carichi di paga radar hanno bisogno di grandi antenne e alta potenza; i carichi ottici hanno bisogno di puntamento molto stabile.

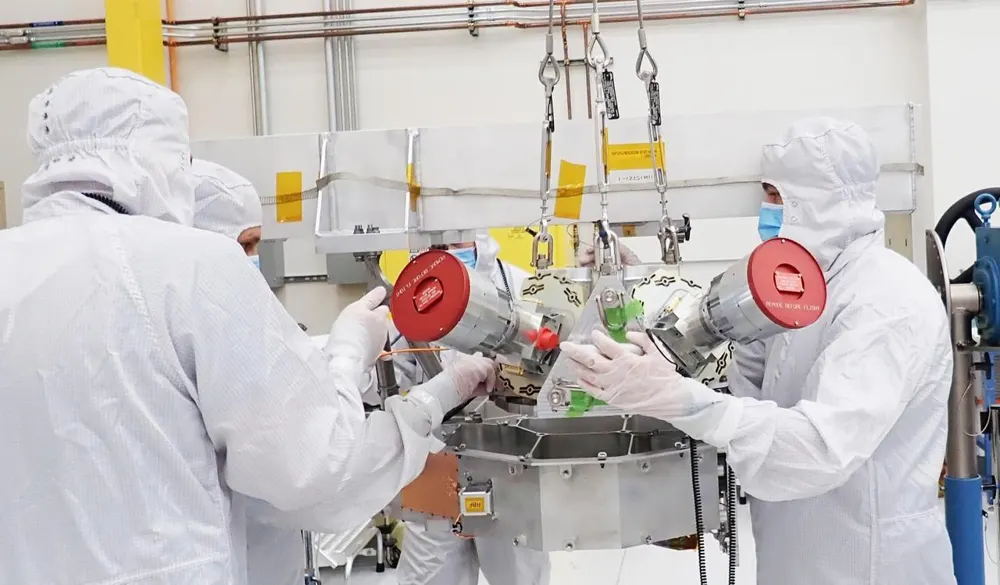

🧭 Sensori di punta

I satelliti usano le telecamere stellari per vedere in che modo puntano, come i marinai che usano le stelle per trovare la loro strada.

I tracker stellari, i sensori solari e i giroscopi dicono al satellite in che modo si trova di fronte. Un ricevitore GPS gli dice dove si trova in orbita.

La determinazione dell'attitudine fonde il tracker stellare, il giroscopio, il sensore solare e i dati del magnetometro, spesso con un filtro Kalman. Ruote di reazione, magnetorquers o propulsori quindi girare la sonda per mantenere gli strumenti e le antenne sul bersaglio.

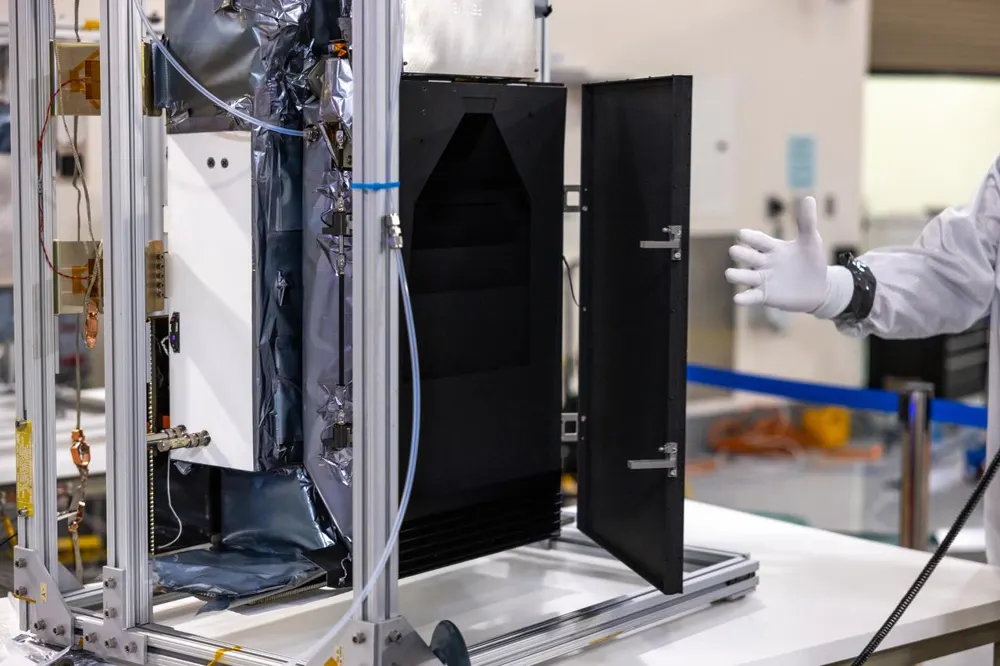

☀️ Arredi solari

I pannelli solari sono il pranzo del satellite. Trasformano la luce del sole in elettricità!

Gli array solari trasformano la luce solare in energia elettrica, e le batterie ne immagazzinano alcuni per quando il satellite passa attraverso l'ombra della Terra.

Array sizing rappresenta il tempo trascorso in eclissi, efficienza cellulare, l'angolo del sole e la lenta perdita di uscita da radiazione sopra la missione. I satelliti usano comunemente le celle multi-giunzione, che convertono più luce solare per metro quadrato rispetto ai pannelli tipici del tetto.

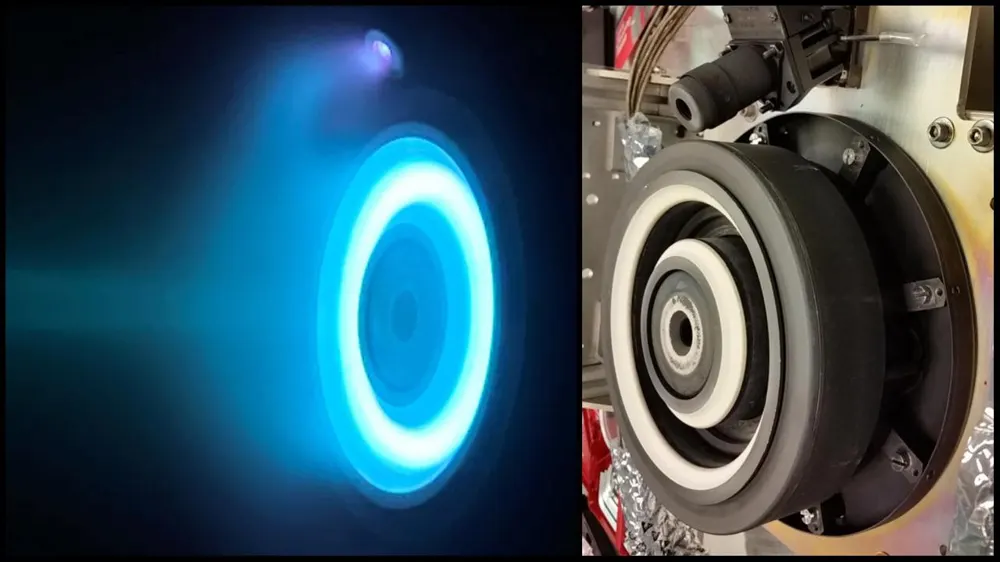

🔥 Propulsione

I piccoli propulsori di razzo danno spinte gentili in modo che il satellite rimanga nel posto giusto.

I trasmettitori sollevano o regolano l'orbita e aiutano a schivare la spazzatura spaziale. Alla fine della missione possono spingere il satellite verso il basso per bruciare, quindi non diventa detriti.

I propulsori chimici danno una spinta elevata; i propulsori elettrici (cioè effetto Hall) usano molto meno propellente ma spingono delicatamente per molto tempo. Pianificare lo smaltimento end-of-life fa parte della sostenibilità spaziale, come nel Zero Debris Charter.

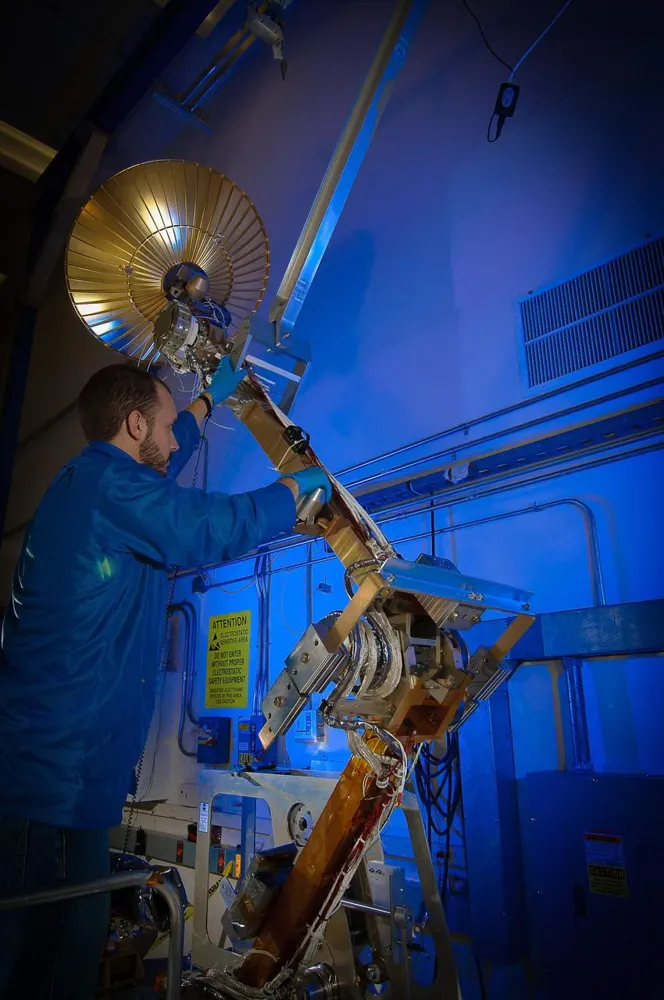

📡 Antenna

Antenne lasciare che il satellite parli alla Terra, inviando foto a casa attraverso l'aria!

Antenne inviare i dati giù e ricevere i comandi. Le stazioni terrestri di tutto il mondo catturano i segnali mentre il satellite vola in testa.

Link budgets equilibrio trasmettitore potenza, guadagno antenna, distanza, frequenza e rumore. Lo spettro radio è limitato e concesso in licenza, un motivo per cui le missioni si rivolgono ai collegamenti laser e al trattamento dei dati a bordo.

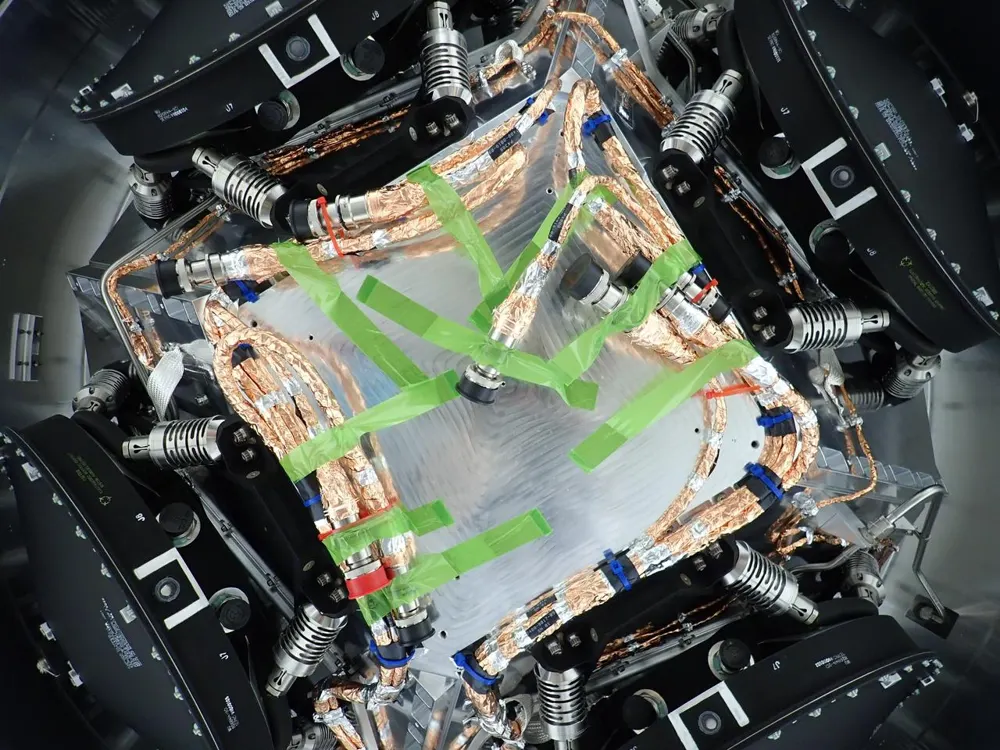

🌀 Ruote di reazione

Spinning ruote all'interno del satellite aiutano a girare intorno, come un pattinatore di figura che tira tra le braccia!

Le ruote di reazione sono ruote pesanti spinte da motori elettrici. Quando una ruota accelera in un modo, il satellite gira dall'altra parte, senza bisogno di carburante.

Le ruote di reazione scambiano momentum angolare con il corpo della sonda. Torce esterne (da pressione della luce solare, gradiente di gravità e trascinamento) lentamente saturare le ruote, in modo da magnetorquers o propulsori periodicamente “dump” il momentum memorizzato.

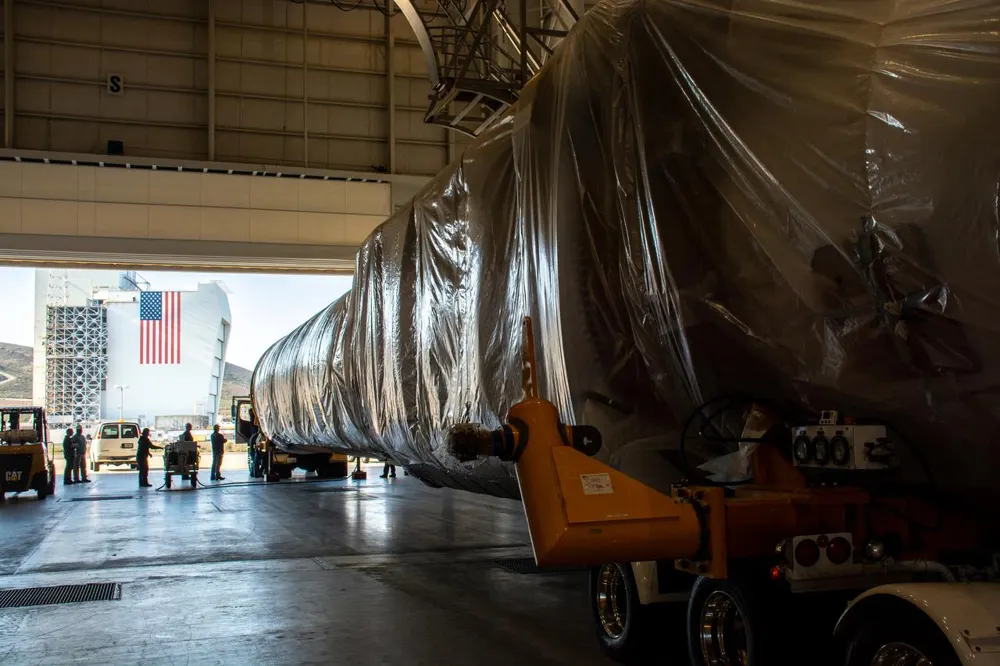

🚀 Booster (prima fase)

Il booster è la parte inferiore gigante del razzo. Spinge più duramente per sollevare tutto fuori terra.

La prima fase porta la maggior parte del combustibile e brucia per i primi minuti. Quando è vuoto si lascia cadere, quindi il resto del razzo è più leggero.

Staging migliora le prestazioni perché ogni fase scarta la massa morta. L'equazione del razzo, Δv = ve ln(m₀/m_f), mostra perché spargimento di serbatoi vuoti consente alla fase superiore di raggiungere la velocità orbitale.

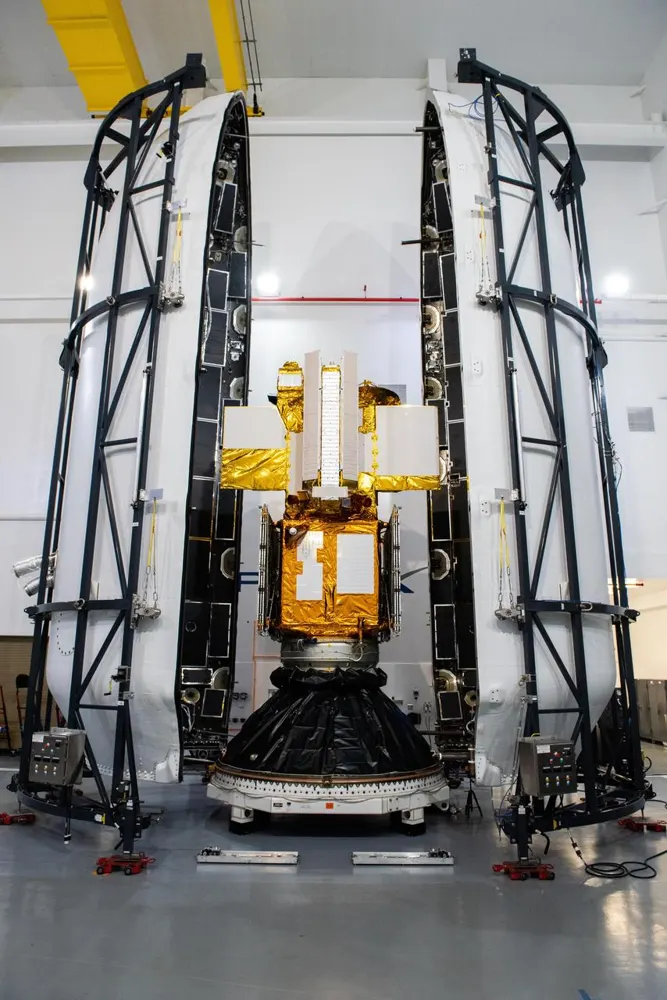

🥚 Equitazione del carico di pagamento (nose cone)

La carenatura è il cono naso del razzo. Protegge il satellite come un guscio di uova fino a raggiungere lo spazio.

L'affinamento scherma il satellite dall'aria, dal calore e dal buffet durante la salita. Una volta che il razzo è sopra la maggior parte dell'atmosfera, le due metà si dividono e cadono via.

La carenatura del getto è tempo dopo che il riscaldamento aerodinamico scende sotto un limite sicuro. Il suo ambiente acustico e termico, oltre al diametro interno della carenatura, limita le dimensioni della sonda e come i suoi array e antenne devono piegarsi.

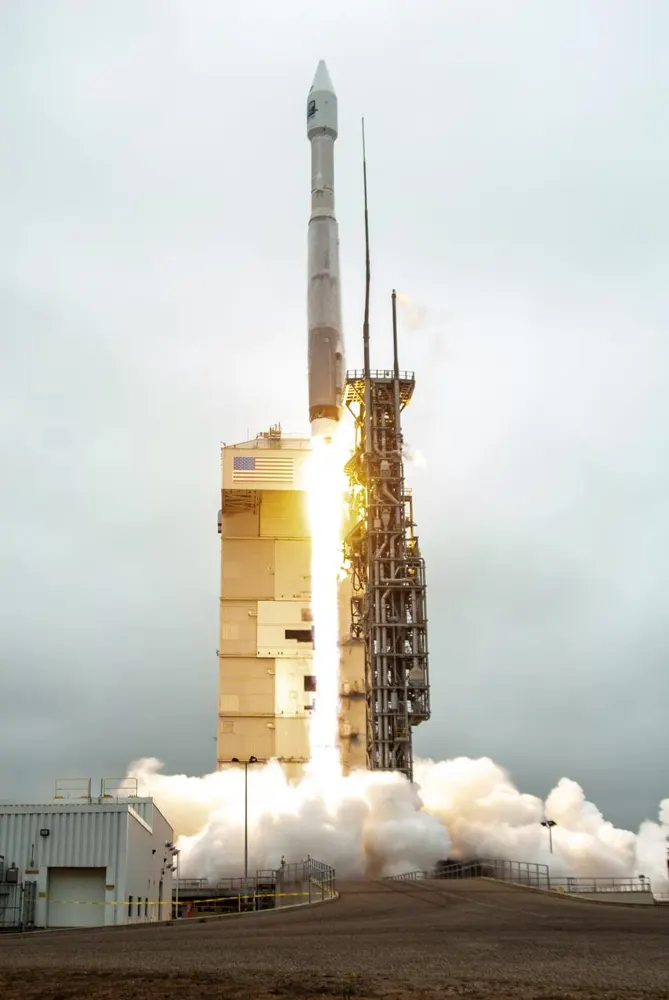

🔥 Lancio
